YE3系列 CDL不锈钢立式多级泵专用电机

产品概述：

YE3系列CDL不锈钢立式多级泵专用电机，在结合CDL不锈钢立式多级泵的基础上开发的新产品，该产品设计新颖、美观、电机防护等级达到IP55、F级绝缘、节能效率可达到国际的IE2标准即中国的3级能效，是理想的节能产品。而且有启动转矩较大、噪音小、震动低、结构合理、使用方便等特点。
YE3系列CDL不锈钢立式多级泵专用电机，为了更好配套解决大转矩、震动小、噪音小，前法兰及后端盖全部采用铸铁材料，这样可以满足该水泵的使用条件。

使用条件：

环境气温度：-15℃≤0≤40℃
海拔：不得超过1000米
额定电压：380V 400V 415V
额定频率：50HZ 60HZ
接法：3KW及以下规格为Y型接法，4KW及以上为▲接法
工作方式：连续(S1)
绝缘等级：F
防护等级：机壳IP54、IP55，接线盒IP55
冷却方式：IC411

联系我们

性能数据

外型及安装尺寸

安装结构型式

性能数据 380V 50Hz

型号	功率 kW	额定电流 A	转速 r/min	效率 %	功率因数	堵转转矩额定转矩	堵转电流额定电流	最大转矩额定转矩
YE3-63M1-2	0.18	0.53	2720	65.9	0.80	2.3	7.0	2.2
YE3-63M2-2	0.25	0.69	2720	69.7	0.81	2.3	7.0	2.2
YE3-71M1-2	0.37	0.99	2740	73.8	0.81	2.3	7.0	2.2
YE3-71M2-2	0.55	1.4	2740	77.8	0.82	2.3	7.0	2.2
YE3-80M1-2	0.75	1.8	2840	80.7	0.82	2.3	7.0	2.3
YE3-80M2-2	1.1	2.6	2840	82.7	0.83	2.3	7.6	2.3
YE3-90S-2	1.5	3.4	2845	84.2	0.84	2.2	7.9	2.3
YE3-90L-2	2.2	4.9	2845	85.9	0.85	2.2	7.9	2.3
YE3-100L-2	3	6.3	2860	87.1	0.87	2.2	8.5	2.3
YE3-112M-2	4	8.1	2880	88.1	0.88	2.2	8.5	2.3
YE3-132S1-2	5.5	11.0	2900	89.2	0.88	2.0	8.5	2.3
YE3-132S2-2	7.5	14.9	2900	90.1	0.88	2.0	8.5	2.3
YE3-160M1-2	11	21.3	2930	91.2	0.89	2.0	8.5	2.3
YE3-160M2-2	15	28.8	2930	91.9	0.89	2.0	8.5	2.3
YE3-160L-2	18.5	34.7	2930	92.4	0.89	2.0	8.5	2.3

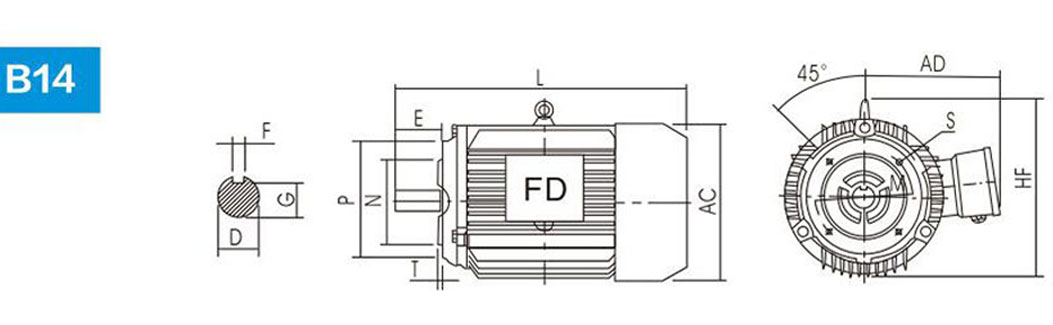

外型及安装尺寸(mm) ：

机座号	极数	安装尺寸											外形尺寸
机座号	极数	A	B	C	D	E	F	G	H	M	N	P	R	S	T	K	AB	AC	AD	HD	HF	L
63M	2.4	100	80	40	11	23	4	8.5	63	115	95	140	0	10	3	7	135	130	70	180	130	230
71M	2.4.6	112	90	45	14	30	5	11	71	130	110	160	0	10	3.5	7	150	145	80	195	145	255
80M	2.4.6.8	125	100	50	19	40	6	15.5	80	165	130	200	0	12	3.5	10	165	175	145	220	185	295
90S	2.4.6.8	140	100	56	24	50	8	20	90	165	130	200	0	12	3.5	10	180	195	155	250	195	320
90L	2.4.6.8	140	125	56	24	50	8	20	90	165	130	200	0	12	3.5	10	180	195	155	250	195	345
100L	2.4.6.8	160	140	63	28	60	8	24	100	215	180	250	0	15	4	12	205	215	180	270	245	385
112M	2.4.6.8	190	140	70	28	60	8	24	112	215	180	250	0	15	4	12	230	240	190	300	265	400
132S	2.4.6.8	216	140	89	38	80	10	33	132	265	230	300	0	15	4	12	270	275	210	345	315	470
132M	2.4.6.8	216	178	89	38	80	10	33	132	265	230	300	0	15	4	12	270	275	210	345	315	510
160M	2.4.6.8	254	210	108	42	110	12	37	160	300	250	350	0	19	5	15	320	330	255	420	385	615
160L	2.4.6.8	254	254	108	42	110	12	37	160	300	250	350	0	19	5	15	320	330	255	420	385	670

*表中外形尺寸为电机最大外形尺寸，实际情况以实物为准

常用的安装结构型式，以及适用的机座号见下表：

机座号

派生的安装形式

B14

63~112

√

132~160

180~280

315~355

注“√”表示可以制造生产的结构型式
