JY系列 单相电容异步电动机
产品概述：
Jy系列单相电容起动异步电动机，适用于要求起动转矩较大，而对起动电流又有一定限制的场合可广泛用于空气压缩机，电冰箱，医疗器械及各种需要满载起动的小型机械。
本系列电 动机为全封闭扇式，有09，1，2三个机座号。根据需可制铸铝或铸铁两种外壳。
性能数据
外型及安装尺寸
安装结构型式
性能数据 220V 50Hz
| 机座号 | 型号 | 功率 | 转速 r/min |
效率 % |
功率因数 | 堵转转矩 额定转矩 |
最大转矩 额定转矩 |
|
| HP | Kw | |||||||
| 2 | JY2A-2 | 1.5 | 1.1 | 2850 | 0.77 | 71 | 2-3.5 | 1.8-2 |
| JY2B-2 | 1 | 0.75 | 2850 | 0.75 | 70 | 2-3.5 | 1.8-2 | |
| JY2A-4 | 1 | 0.75 | 1400 | 0.68 | 69 | 2-3.5 | 1.8-2 | |
| JY2B-4 | 3/4 | 0.55 | 1400 | 0.68 | 67 | 2-3.5 | 1.8-2. | |
| 1 | JY1A-2 | 3/4 | 0.55 | 2800 | 0.72 | 66 | 2-3.5 | 1.8-2 |
| JY1B-2 | 1/2 | 0.37 | 2800 | 0.72 | 66 | 2-3.5 | 1.8-2 | |
| JY1A-4 | 1/2 | 0.37 | 1400 | 0.62 | 64 | 2-3.5 | 1.8-2 | |
| JY1B-4 | 1/3 | 0.25 | 1400 | 0.62 | 60 | 2-3.5 | 1.8-2 | |
| 09 | JY09A-2 | 1/3 | 0.25 | 2800 | 0.72 | 63 | 2-3.5 | 1.8-2 |
| JY09B-2 | 1/4 | 0.18 | 2800 | 0.72 | 60 | 2-3.5 | 1.8-2 | |
| JY09A-4 | 1/4 | 0.18 | 1400 | 0.62 | 56 | 2-3.5 | 1.8-2 | |
注:本系列电动机按220V/110V, 50Hz设计，根据用户需要可按230V, 50Hz，220V/110V, 60Hz设计。

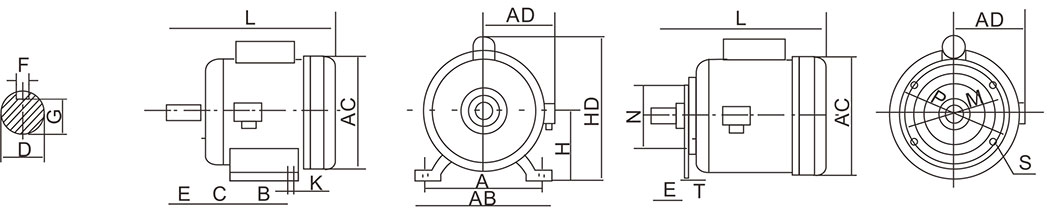

外型及安装尺寸(mm) ：
| 机座号 | 安装尺寸 | 外形尺 | ||||||||||||||||||
| A | B | C | D | E | F | G | H | K | M | N | P | R | S | T | AB | AC | AD | HD | L | |
| 2 | 160 | 112 | 63 | 19 | 40 | 6 | 21.5 | 100 | 12 | 115 | 95 | 140 | 0 | M8 | 3 | 190 | 190 | 128 | 246 | 330 |
| 1 | 140 | 100 | 56 | 16 | 40 | 5 | 18 | 90 | 10 | 100 | 80 | 120 | 0 | M8 | 3 | 176 | 176 | 121 | 220 | 268 |
| 09 | 125 | 100 | 50 | 14 | 30 | 4 | 15.5 | 80 | 10 | 85 | 70 | 105 | 0 | M8 | 3 | 156 | 156 | 108 | 190 | 258 |
常用的安装结构型式，以及适用的机座号见下表：
| 机座号 | 基本安装结构 | 派生的安装形式 | |||||||||||||
| V3 | V5 | V6 | B6 | B7 | B8 | V15 | V36 | B14 | B34 | V18 | |||||
| 63~112 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | ||||
| 132~160 | √ | √ | √ | √ | √ | √ | √ | √ | - | - | - | ||||
| 180~280 | - | - | - | - | - | - | - | - | - | - | - | ||||
| 315~355 | - | √ | - | - | - | - | - | - | - | - | - | ||||
注“√”表示可以制造生产的结构型式
