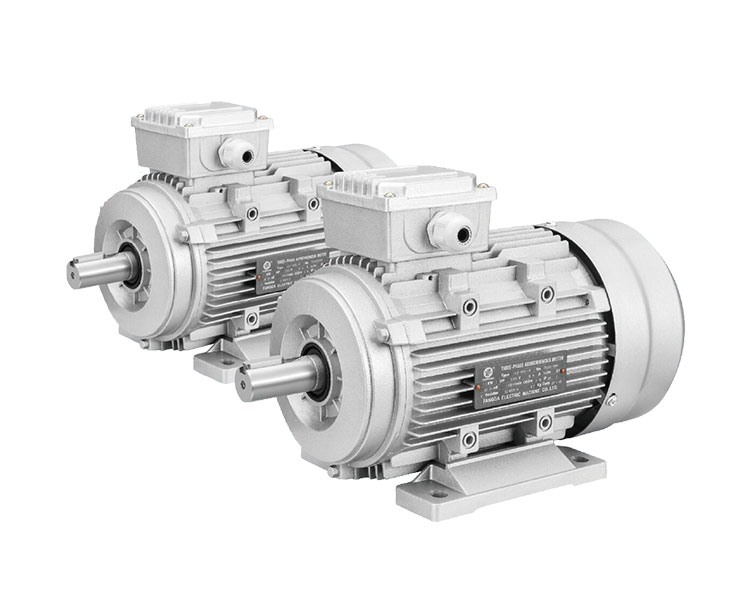

MS系列 三相铝壳电机

产品概述：

本公司生产的铝壳电机中心高为56- 160mm。产品覆盖单、三相异步电动机，代号为“M”系列。

产品特点：

*本公司产品符合国际电工协会IEC有关规定，选择用优质原料，进行最新式整体设计。
具有性能好、噪声低、振动小、运行安全可靠、外形美观、体积小、重量轻、结构简单、维修方便等优点。

性能数据

外型及安装尺寸

安装结构型式

性能数据 380V 50Hz

型号	功率 kW	额定电流 A	转速 r/min	效率 %	功率因数	堵转转矩额定转矩	堵转电流额定电流	最大转矩额定转矩
同步转速 3000r/min
MS-63M1-2	0.18	0.53	2720	65.9	0.80	2.3	7.0	2.2
MS-63M2-2	0.25	0.69	2720	69.7	0.81	2.3	7.0	2.2
MS-71M1-2	0.37	0.99	2740	73.8	0.81	2.3	7.0	2.2
MS-71M2-2	0.55	1.4	2740	77.8	0.82	2.3	7.0	2.2
MS-80M1-2	0.75	1.8	2840	80.7	0.82	2.3	7.0	2.3
MS-80M2-2	1.1	2.6	2840	82.7	0.83	2.3	7.6	2.3
MS-90S-2	1.5	3.4	2845	84.2	0.84	2.2	7.9	2.3
MS-90L-2	2.2	4.9	2845	85.9	0.85	2.2	7.9	2.3
MS-100L-2	3	6.3	2860	87.1	0.87	2.2	8.5	2.3
MS-112M-2	4	8.1	2880	88.1	0.88	2.2	8.5	2.3
MS-132S-2	5.5	11	2900	89.2	0.88	2.0	8.5	2.3
MS-132L-2	7.5	14.9	2900	90.1	0.88	2.0	8.5	2.3
MS-160M1-2	11	21.3	2930	91.9	0.89	2.0	8.5	2.3
MS-160M2-2	15	28.8	2930	92.4	0.89	2.0	8.5	2.3
MS-160L-2	18.5	34.7	2930	92.7	0.89	2.0	8.5	2.3
同步转速 1500r/min
MS-63M1-4	0.12	0.44	1310	64.8	0.73	2.1	6.6	2.2
MS-63M2-4	0.18	0.62	1310	69.9	0.74	2.1	6.6	2.2
MS-71M1-4	0.25	0.79	1330	73.5	0.75	2.1	6.6	2.2
MS-71M2-4	0.37	1.12	1330	80.8	0.75	2.1	6.6	2.2
MS-80M1-4	0.55	1.6	1390	82.5	0.75	2.4	6.6	2.3
MS-80M2-4	0.75	2	1390	84.1	0.76	2.3	6.6	2.3
MS-90S-4	1.1	2.9	1400	85.3	0.77	2.3	6.8	2.3
MS-90L-4	1.5	3.7	1400	86.7	0.81	2.3	7.0	2.3
MS-100L1-4	2.2	5.2	1420	87.7	0.82	2.3	7.6	2.3
MS-100L2-4	3	6.8	1420	87.7	0.82	2.3	7.7	2.3
MS-112M-4	4	8.8	1440	89.6	0.83	2.2	7.8	2.3
MS-132S-4	5.5	11.8	1440	90.4	0.84	2.0	7.9	2.3
MS-132M-4	7.5	15.6	1440	92.1	0.86	2.0	7.7	2.3
MS-160M-4	11	22.3	1460	93	0.86	2.0	7	2.3
MS-160L-4	15	30.1	1460	93.6	0.86	2.0	7.8	2.3

型号	功率 kW	额定电流 A	转速 r/min	效率 %	功率因数	堵转转矩额定转矩	堵转电流额定电流	最大转矩额定转矩
同步转速 1000r/min
MS-80M1-6	0.37	1.3	885	73.5	0.71	1.9	6	2.0
MS-80M2-6	0.55	1.8	885	77.2	0.73	1.9	6	2.1
MS-90S-6	0.75	2.3	910	78.9	0.73	2	6	2.1
MS-90L-6	1.1	3.2	910	81.0	0.74	2	6.5	2.1
MS-100L-6	1.5	3.9	920	82.5	0.74	2	6.5	2.1
MS-112M-6	2.2	5.6	935	84.3	0.74	2	6.6	2.1
MS-132S-6	3	7.4	960	85.6	0.75	2	6.8	2.1
MS-132M1-6	4	9.8	960	86.8	0.79	2	6.8	2.1
MS-132M2-6	5.5	12.9	965	88.0	0.8	2	6.8	2.1
MS-160M1-6	7.5	17.2	970	89.1	0.81	2	7.2	2.1
MS-160L-6	11	24.2	970	90.3	0.81	2	7.2	2.1
同步转速 750r/min
MS-80M1-8	0.18	0.88	645	58.7	0.67	1.8	5.9	2.0
MS-80M2-8	0.25	1.15	645	64.1	0.69	1.8	6.2	2.0
MS-90S-8	0.37	1.49	670	69.3	0.7	1.8	6.7	2.0
MS-90L-8	0.55	2.17	670	73.0	0.71	1.8	6.7	2.0
MS-100L1-8	0.75	2.4	680	75.0	0.73	1.8	6.7	2.0
MS-100L2-8	1.1	3.4	680	77.7	0.74	1.8	6.9	2.0
MS-112M-8	1.5	4.4	690	79.7	0.74	1.8	6.9	2.0
MS-132S2-8	2.2	6	705	81.9	0.75	1.8	6.9	2.0
MS-132M1-8	3	7.9	705	83.5	0.76	1.8	6.6	2.0
MS-160M1-8	4	10.3	720	84.8	0.78	1.9	6.6	2.0
MS-160M2-8	5.5	13.6	720	86.2	0.79	1.9	6.8	2.0
MS-160L-8	7.5	17.8	720	87.3	0.79	1.9	6.8	2.0

可根据要求提供异频异压双频双压等

外型及安装尺寸(mm) ：

机座号	极数	安装尺寸											外形尺寸
机座号	极数	A	B	C	D	E	F	G	H	M	N	P	R	S	T	K	AB	AC	AD	HD	HF	L
63M	2.4	100	80	40	11	23	4	8.5	63	115	95	140	0	10	3	7	135	130	70	180	130	230
71M	2.4.6	112	90	45	14	30	5	11	71	130	110	160	0	10	3.5	7	150	145	80	195	145	255
80M	2.4.6.8	125	100	50	19	40	6	15.5	80	165	130	200	0	12	3.5	10	165	175	145	220	185	295
90S	2.4.6.8	140	100	56	24	50	8	20	90	165	130	200	0	12	3.5	10	180	195	155	250	195	320
90L	2.4.6.8	140	125	56	24	50	8	20	90	165	130	200	0	12	3.5	10	180	195	155	250	195	345
100L	2.4.6.8	160	140	63	28	60	8	24	100	215	180	250	0	15	4	12	205	215	180	270	245	385
112M	2.4.6.8	190	140	70	28	60	8	24	112	215	180	250	0	15	4	12	230	240	190	300	265	400
132S	2.4.6.8	216	140	89	38	80	10	33	132	265	230	300	0	15	4	12	270	275	210	345	315	470
132M	2.4.6.8	216	178	89	38	80	10	33	132	265	230	300	0	15	4	12	270	275	210	345	315	510

*表中外形尺寸为电机最大外形尺寸，实际情况以实物为准

常用的安装结构型式，以及适用的机座号见下表：

机座号

基本安装结构

派生的安装形式

V3

V5

V6

B6

B7

B8

V15

V36

B14

B34

V18

63~112

√

√

√

√

√

√

√

√

√

√

√

132~160

√

√

√

√

√

√

√

√

-

-

-

180~280

-

-

-

-

-

-

-

-

-

-

-

315~355

-

√

-

-

-

-

-

-

-

-

-

注“√”表示可以制造生产的结构型式
