YCT 系列 电磁调速电动机

产品应用领域：

恒转矩无级调速的场合，特别适用于风机、水泵等递减转矩负载。

产品特点：

恒转矩无级调速、结构简单、操作维修方便、运行可靠。

使用条件：

海拔不超过1000m；环境空气温度随季节变化，但最高不超过40℃。少尘、无铁磁性特质尘埃、无腐蚀金属破坏绝缘和爆炸性的气体。

联系我们
性能数据
外型及安装尺寸
安装结构型式

性能数据                                                                380V  50Hz

型号 标称功率
kW		 额定转矩
N.m		 额定调速范围
r/min
YCT112-4A 0.55 3.6 1230~125
YCT112-4B 0.75 4.9 1230~125
YCT132-4A 1.1 7.1 1230~125
YCT132-4B 1.5 9.7 1230~125
YCT160-4A 2.2 14.1 1230~125
YCT160-4B 3 19.2 1230~125
YCT180-4A 4 25.2 1230~125
YCT200-4A 5.5 36.1 1230~125
YCT200-4B 7.5 47.7 1230~125
YCT225-4A 11 69 1230~125
型号 标称功率
kW		 额定转矩
N.m		 额定调速范围
r/min
YCT225-4B 15 94 1250~125
YCT250-4A 18.5 110 1320~132
YCT250-4B 22 137 1320~132
YCT280-4A 30 189 1320~132
YCT315-4A 37 232 1320~132
YCT315-4B 45 282 1320~132
YCT355-4A 55 344 1340~440
YCT355-4B 75 469 1340~440
YCT355-4C 90 564 1340~600

技术参数                                                                380V  50Hz

型号 CTK-A30
(JD1A-40)		 CTK-A90
(JD1A-90)		 CTK-B30
(JD1B-40)		 CTK-B90
(JD1B-90)
电源 电压V 220±10%
频率Hz 50±2%
额定直流输出DC 电压V ≥80
电流A 4 6.3 4 6.3
可控电机功率 kW 0.55~30 37~90 0.55~30 37~90
转速变化率% 2.5 1.0
稳速精度% ≤1
端子标志 输入:
1:相线
2:零线		 输出:
3+
4-		 测速发电机
5
6
7


注：控制器输出电流允许短时过载20%,时间不超过10min。

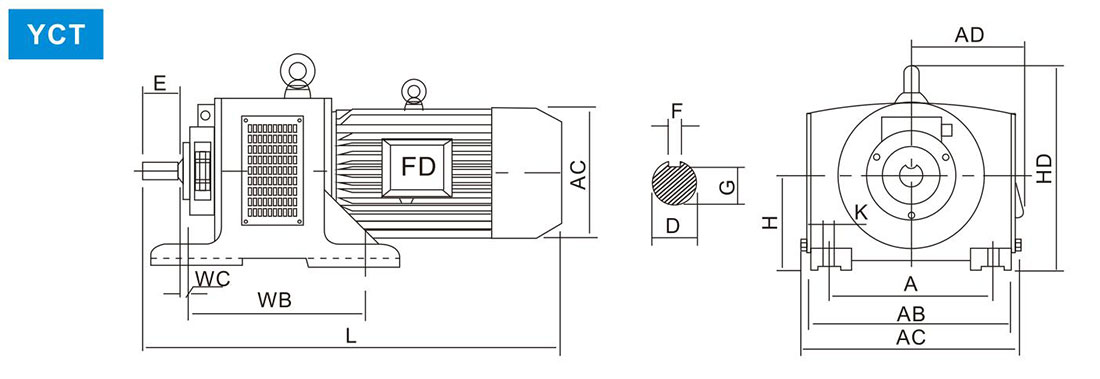

外型及安装尺寸(mm) ：

型号 安装尺寸 外形尺寸
A WB WC E H D F G K AB AC AD HD L
YCT112-4A 190 210 40 40 112 19 6 15.5 12 240 260 150 280 520
YCT112-4B 190 210 40 40 112 19 6 15.5 12 240 260 150 280 520
YCT132-4A 216 241 40 50 132 24 8 20 12 285 310 165 330 570
YCT132-4B 216 241 40 50 132 24 8 20 12 285 310 165 330 585
YCT160-4A 254 267 45 60 160 28 8 24 15 330 350 185 385 665
YCT160-4B 254 267 45 60 160 28 8 24 15 330 350 185 385 665
YCT180-4A 279 305 45 60 180 28 8 24 15 365 385 195 430 700
YCT200-4A 318 356 50 80 200 38 10 33 19 410 430 235 485 820
YCT200-4B 318 356 50 80 200 38 10 33 19 410 430 235 485 860
YCT225-4A 356 406 56 110 225 42 12 37 19 465 485 270 545 980
YCT225-4B 356 406 56 110 225 42 12 37 19 465 485 270 545 1025
YCT250-4A 406 457 63 110 250 48 14 42.5 24 520 540 295 595 1130
YCT250-4B 406 457 63 110 250 48 14 42.5 24 520 540 295 595 1170
YCT280-4A 457 508 70 110 280 55 16 49 24 575 595 320 665 1280
YCT315-4A 508 560 89 140 315 60 18 53 28 645 670 345 770 1400
YCT315-4B 508 560 89 140 315 60 18 53 28 645 670 345 770 1425
YCT355-4A 610 630 108 140 355 65 18 58 28 755 780 390 890 1550
YCT355-4B 610 630 108 140 355 75 20 67.5 28 755 780 420 890 1630
YCT355-4C 610 630 108 140 355 75 20 67.5 28 755 780 420 890 1680

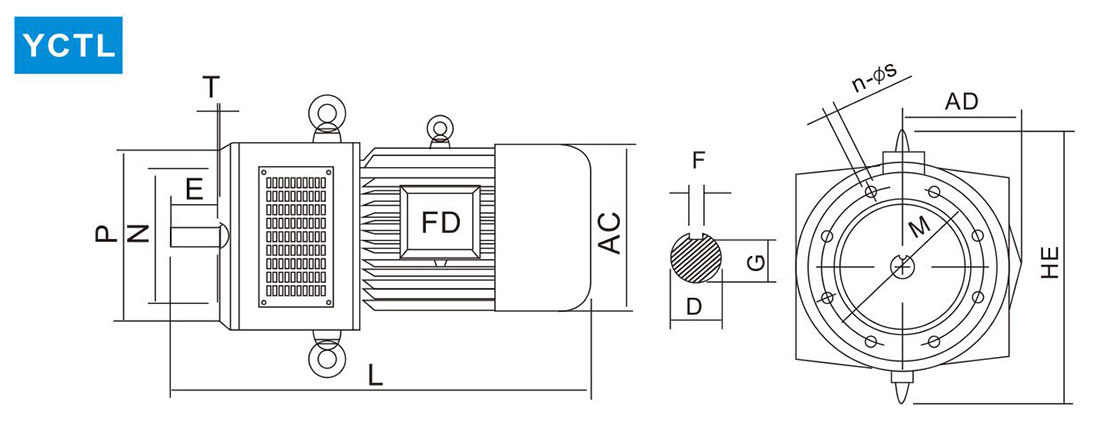

型号 安装尺寸 外形尺寸
D E F G M N P n S T AC/2 AD HE L
YCT112-4A 19 40 6 15.5 215 180 250 4 15 4 125 150 333 515
YCT112-4B 19 40 6 15.5 215 180 250 4 15 4 125 150 333 515
YCT132-4A 24 50 8 20 215 180 250 6 15 4 142 155 391 580
YCT132-4B 24 50 8 20 215 180 250 6 15 4 142 155 391 580
YCT160-4A 28 60 8 24 265 230 300 6 15 4 165 185 445 620
YCT160-4B 28 60 8 24 265 230 300 6 15 4 165 185 445 665
YCT180-4A 28 60 8 24 265 230 300 6 15 5 180 190 485 670
YCT200-4A 38 80 10 33 300 250 350 6 19 5 205 210 530 840
YCT200-4B 38 80 10 33 300 250 350 6 19 5 205 210 530 840
YCT225-4A 42 110 12 37 350 300 400 6 19 5 225 255 582 970
YCT225-4B 42 110 12 37 350 300 400 6 19 5 225 255 582 1015
YCT250-4A 48 110 14 42.5 400 350 450 8 19 5 250 285 642 1130
YCT250-4B 48 110 14 42.5 400 350 450 8 19 5 250 285 642 1170
YCT280-4A 55 110 16 49 450 400 500 8 19 5 286 320 740 1270
